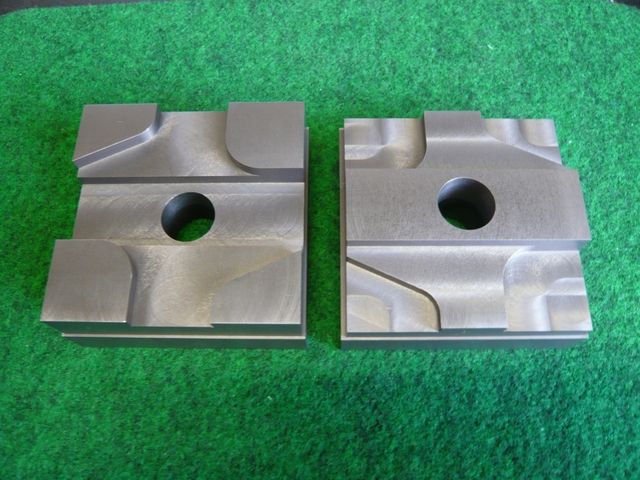

私は10年前に技能検定2級を受験した際のNCプログラムを紹介します。
NCフライスで受験したため、工具は一つずつ交換する方式でした。
マシニングセンタで受験する場合は、G43の刃長補正やM6 T＿＿のツール交換を活用し、適宜プログラムを修正してください。
① 正面フライス加工
私はφ50程度のフェースミルで加工したため、2回に分けて切削しました。
また、部品オス・メスの高さ仕上げ時にも同じ工具を使い、高さを調整して仕上げてください。
O0001
G90G54G00Z50.S300M03
Z50.
X0Y0
X90.Y23.
G01Z-2.F200
X-90.Y23.
X-90.Y-23.
X90.Y-23.
G00Z50.
X0Y0
M30
練習時に行う前加工として、95mm角の出し作業を行います。
O0002(前加工外径□95）
G90G00G54Z50.S300M03
X0Y0
X-65.Y-65.
G01Z-22.F300
G41D01X-47.5Y-65.
X-47.5Y47.5.
X47.5Y47.5
X47.5Y-47.5
X-65.Y-47.5
G40Y-65.
G00Z50.
X0Y0
M30
②.⑤穴荒加工
私は手動で加工しましたが、マシニングセンタで受験する場合は、ドリリングサイクルを活用してください。
工具が多くなるため、大変かもしれません。
G00X0Y0M03S____
G98G83R1.Z-45.F50Q2.
G80
③技能検定部品図1 凹形状加工
受験時の寸法変更に応じて座標を調整してください。
私はφ20のエンドミルでR10の形状加工を行いました。
ラフィングエンドミルで荒加工し、ストレートエンドミルで仕上げ加工を行います。
エンドミルでは1回の加工で直角が出にくいため、2～3回に分けて動かしてください。
O0002(凹形状部）
G90G00G54Z50.S300M03
X0Y0 (□93輪郭部）
X-65.Y-65.
G01Z-20.F300
G01G41D01X-46.5Y-65.
X-46.5Y46.5
X46.5Y46.5
X46.5Y-46.5
X-65.Y-46.5
G40Y-65.
G00Z50.
X0Y65.
G01Z-12.F300
G01G41D01Y80. （30㎜幅の抜き部開始）
X-15.01Y80.
X-15.01Y-80.
X15.01Y-80.
X15.01Y80.
X0.Y80.
G40X0Y65. （30㎜幅の抜き部終わり）
Z-6. （Z-6.0形状部高さ移動）
G01G41D01Y80.
X-15.Y80.
X-15.Y30.
G02X-30.Y15.R15.
G01X-80.Y15.
X-80.Y-15.
X-40.06Y-15.
G02X-30.99Y-20.77R10.
G01X-15.Y-55.07
X-15.Y-80.
X15.Y-80.
X15.Y-30.
G02X30.Y-15.R15.
G01X80.Y-15.
X80.Y15.
X40.06Y15.
G02X30.99Y20.77R10.
G01X15.0Y55.07
X15.Y80.
X0Y80.
G40X0Y65.
G00Z50.
X0Y0
G01Z-6.F300(残り部取り）
G01X20.Y3.
X-20.Y-3.
Z50.
G00X0Y0
M30
④技能検定部品図2 凸形状加工
こちらも凹形状加工と同様に加工してください。
オス・メス部品の嵌め合いを練習し、補正値をしっかり決めることで、少し緩めに合わせる方が安心です。
O0003(凸形状部）
G90G00G54Z50.S300M03
X0Y0
X-65.Y-65. (□91×93輪郭部）
G01Z-20.F300
G01G41D01X-46.5Y-65.
X-46.5Y45.5
X46.5Y45.5
X46.5Y-45.5
X-65.Y-45.5
G40X-65.Y-65.
Z-6.
X40.Y-65.
X40.Y65.
X-40.Y65. (Z6.0高さ部削りオフセット無し）
X-40.Y-65.
G41D01X-15.Y-65. (オフセット有り幅30.0輪郭）
X-15.Y51.
X15.Y51.
X15.Y-51.
X-43.Y-51.
G40X-43.Y-65.
G01Z-11.5 (輪郭残り削り）
X-43.Y-35.
X-43.Y-65.
G00X43.Y-65.
G01X43.Y-35.
G01X43.Y-65.
G00Z50.
X43.Y65.
G01Z-11.5.F300
X43.Y35.
X43.Y65.
G00X-43.Y65.
G01X-43.Y35.
X-43.Y65.
G00X0Y70. (Z-11.5輪郭削り開始部移動）
G41D01G01X0Y51.
X15.Y51.
X15.Y26.9
G03X30.Y11.9R15.
G01X51.Y11.9
X51.Y-11.9
X34.67Y-11.9
X16.44Y-51.
X-15.Y-51.
X-15.Y-26.9
G03X-30.Y-11.9.R15.
G01X-51.Y-11.9
X-51.Y11.9
X-34.67Y11.9
X-16.44Y51.
X0Y51.
G40X0Y65.
Z50.
G00X0Y0
M30
⑤穴仕上げ
O0004(ボーリング加工）
G90G54G00Z50.S400M03
X0Y0
G98G85Z-30.R1.F60
M30
試験の注意点
試験において最も注意すべきことは、数値の打ち間違いです。
試験官に確認を依頼し、空回しで動作チェックを行い、異常があれば修正してください。
微妙なプログラムミスは怖いので、十分に練習して試験に臨みましょう。
学科はAmazonで参考書がありますので購入して3年分答えと問題丸暗記で合格できるはずです！
